白銀市給排水公司專業技術委員會(huì )機電一體化組電氣公關活動紀實
發布日期：2021年07月20日
自我公司專業技術委員會(huì )機電一體化組2021年5月28日成立以來，機電一體化組成員田種堯、薛小明、常永強、梁志軍、徐全雙、孫旭等人秉承公司成立專業技術委員會(huì )，達到人盡其才的，合理破解專業技術難題，解決生產經營問題的理念，在田種堯的召集下積極組織力量，解決生產中存在的問題。

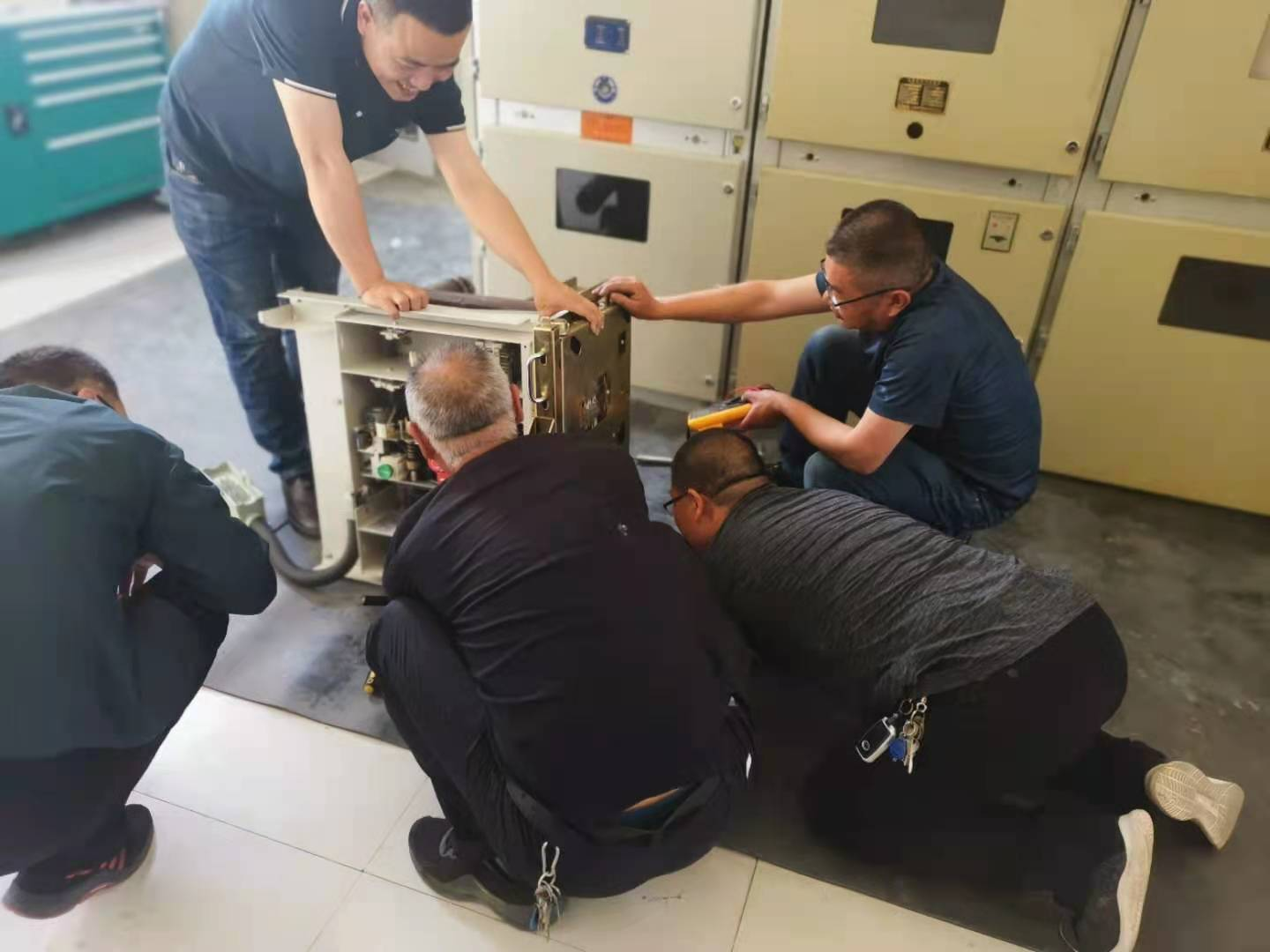

2021年6月10日針對公司污水處理廠一段高壓進線柜無法合閘故障，組織第一次技術攻關活動，高壓進線柜為污水處理廠運行關鍵供電柜，為防止污水處理廠二段進線故障造成全廠癱瘓，污水無法處理的后果，機電一體化組在田種堯的組織下，大家一起在舊設備圖紙不全的情況下，排查設備整體線路，拆卸柜體斷路器小車，反復研究學習儲能狀態下斷路器閉合故障，查找原因，分析解決處理故障。在排除故障的同時大家一起學習提高技術水平。
2021年7月12日機電一體化組合力解決污水二期擴建2#變壓器高壓柜定時限過流保護跳閘問題，通過調閱保護跳閘時電流，分析原因為該變壓器所帶設備啟動電流過大，超過定時限過流整定定值，引起定時限過流保護動作。大家集思廣益，根據變壓器負荷啟動電流較大情況。計算并修改該整定值，機電一體化組著手合力計算電流整定值。
整定值計算：
-----變壓器過流保護側
其中
為變壓器過流保護安裝側可能出現的最大負荷電流
=
------電動機啟動時的過負荷倍數
?------安裝保護側變壓器的額定電流
-----可靠系數，取1.2----1.3
-----保護用電流互感器接線系數，當保護用三相式或兩相式接線時=1，用兩相差接線時=
-----繼電器的返回系數，(綜保，無繼電器，取1）
單臺運行變壓器=?????????
------電流互感器變比
=28.9A ???=1.4 ??=1.3 ??
=20 ???=1
=
?
=2.629 ?取2.6A

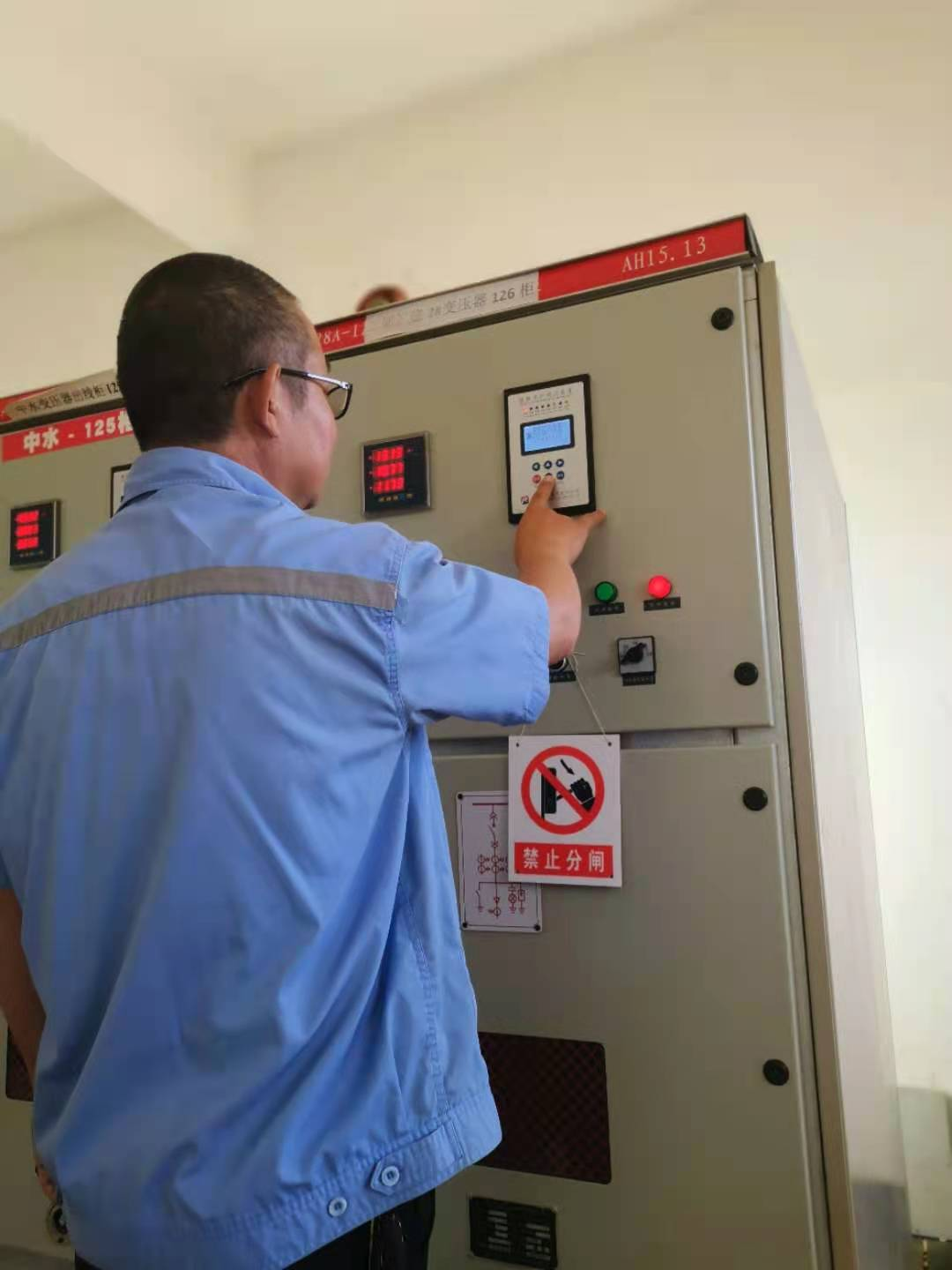

通過計算，最后將整定值設為2.6A,動作時間設為2秒，修改后，擴建二期運行正常，致此徹底解決了污水二期擴建項目2#變壓器跳閘的問題。
通過本次故障處理，大家學習了綜保定值的設定方法，學習了單臺運行變壓器定時限過流保護定值的計算方法。
公司將專業技術人員組建起來為大家相互學習，共同提高，解決實際問題提供了平臺，也是專業技術人員新的起點，新的開始，任務艱巨，責任重大。這兩次技術攻關活動圓滿完成公司賦予我們的責任，內心倍感信心，我們專業技術委員會(huì )機電一體化組將不遺余力，努力學習，不斷進步，盡心盡責，為公司發展，為供水事業盡綿薄之力。
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??
? ? ? ? ? ? ? ? ? ? ? ? ?白銀市給排水公司專業技術委員會(huì )機電一體化組
